Всем привет!
В ближайшее время будет подготовлена информация о строительстве высотных зданий в России, в том числе самого высокого здания в Европе - Лахта Центра, небоскрёбов Москва - Сити и других.
Если будут вопросы или пожелания рассмотреть более подробно интересующий Вас вопрос по изысканиям, расчёту, проектированию и строительству фундаментов высотных зданий готов на них ответить.

Лахта Центр – финалист международной премии CTBUH Award of Excellence в пяти номинациях

Ежегодная премия CTBUH присуждается Советом по высотным зданиям и городской среде (CTBUH) за выдающийся вклад в развитие высотного строительства и городской среды и обеспечение соответствия принципам устойчивого развития на самом высоком уровне и в самом широком масштабе. Цель состоит в формировании комплексного, глубокого представления об этих зданиях, пространствах и технологиях, имеющих большую значимость, и стимуляции улучшения всех показателей эффективности, в особенности тех, которые оказывают наибольшее влияние на людей в их повседневной жизни. При этом здания, отмеченные наградой, отличаются высочайшим качеством и воплощают передовые инновации в своем секторе.

Проект Лахта Центр – штаб-квартира «Газпрома» – вышел в финал в пяти номинациях премии Award of Excellence («За вклад в развитие») в Международном конкурсе, проводимом Советом по высотным зданиям и городской среде (CTBUH). Это главное мировое соревнование в области высотного, инновационного строительства и городского развития. Всего в шорт-лист вошло более 60 проектов, которые представляют лучшие высотные здания, городские проекты, технологии и инновации, появившиеся в последнее время по всему миру.

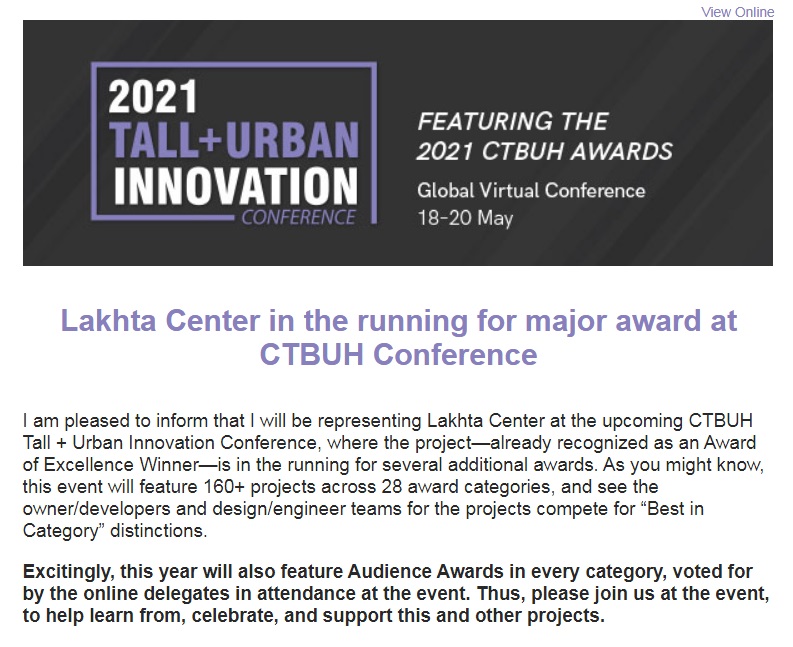

Теперь победители Award of Excellence переходят к следующему этапу – защите проектов на CTBUH 2020 Tall + Urban Innovation Conference. Они будут соревноваться перед международной аудиторией и жюри в номинации «Лучший в категории». По итогам конкурса будет выбрано «Лучшее в мире высотное здание 2020 года».

Полный список финалистов и программу конференции 2020 можно посмотреть на сайте:   tallinnovation.com  (подгружается сразу русскоязычный плохо выполненный машинный перевод, лучше пользоваться английской версией).

Лахта Центр претендует на победу в следующих номинациях:
• Best Tall Building («Лучшее высотное здание»), категория 400+
• Tall Building Façade Engineering («Выполнение инженерно-проектных работ: фасад высотных зданий»)
• Tall Building Structural Engineering («Строительное проектирование высотных зданий»)
• Tall Building Construction («Строительство высотных зданий»)
• Tall Building Geotechnical Engineering («Геотехническое проектирование высотных зданий»)

Лахта Центр – инновационный многофункциональный общественно-деловой комплекс, штаб-квартира компании «Газпром», располагается на побережье Финского залива в Приморском районе Санкт-Петербурга. Небоскреб Лахта Центра высотой 462 м стал самым высоким зданием Европы. Общая площадь комплекса – 400 тыс.м². Проект сертифицирован по международной экологической системе LEED в наивысшей категории Platinum. Около трети площадей отведено под концептуальные общественные пространства: открытый амфитеатр, пешеходную набережную, обзорную площадку, концертный зал-трансформер, научно-образовательный центр с планетарием, панорамный ресторан и галереи.

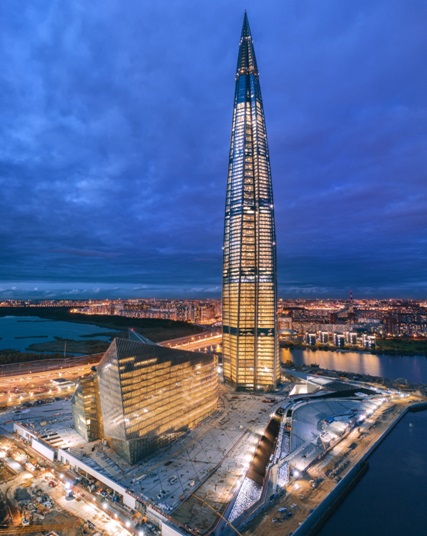

Фотография башни Лахта Центр в Санкт – Петербурге после окончания строительства

Отредактировано Oleg Shulyatyev (2020-06-04 16:06:15)

Конкурентами Лахта Центра в номинации Tall Building Geotechnical Engineering («Геотехническое проектирование высотных зданий») являются:

1. 42-этажная башня 500 Folsom   с шестью уровнями подземной парковки в г. Сан-Франциско (США); Ссылка
2. 58-этажный небоскрёб  Chapultepec Uno R-509 в Мехико (Мексика); Ссылка
3. Реконструкция многоэтажного отеля "Claridge`s Hotel", Лондон (Великобритания): устройство пятиэтажного подвала под  отелем; Ссылка

1. 42-этажная башня 500 Folsom с шестью уровнями подземной парковки в г. Сан-Франциско (США). Проектировщики Langan Engineering (Окленд, США).

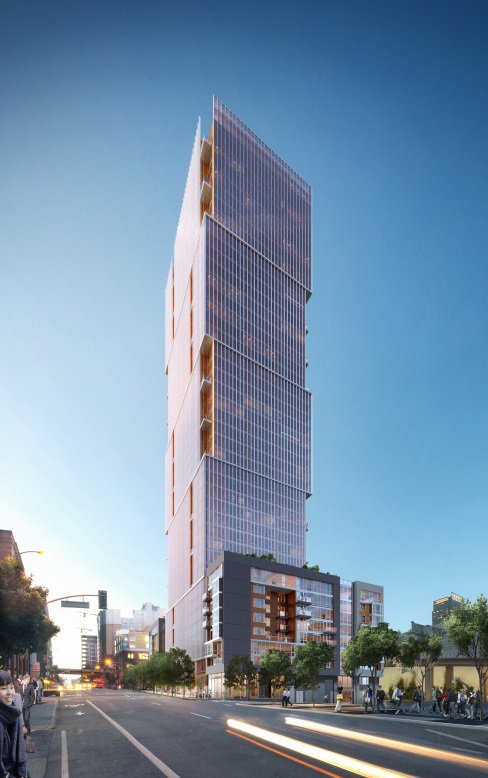

42-этажная башня 500 Folsom.

Многофункциональный комплекс с башней   500 Folsom был возведен на месте зданий и сооружений, повреждённых землетрясением  Loma Prieta в  1989. Башня имеет 42 этажа надземной части и 6 уровней подземной парковки.
Подземная часть здания выполнена в котловане, в качестве ограждающей конструкции которого принята стена в грунте, удерживающие конструкции – 5 рядов анкеров и 1 уровень распорок. Для контроля осадки окружающего массива грунта и рядом расположенной эстакады от устройства и нагружения  анкеров была выполнена специальная программа инклинометрических измерений.

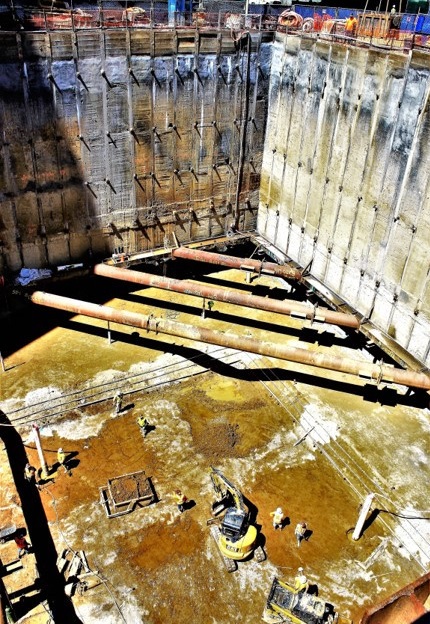

Фотография котлована башни 500 Folsom.

Из-за непосредственной близости к разлому Сан-Андреас были разработаны специфические для конкретной местности воздействия землятрясения на конструкции  здания.   Для исключения разжижения грунта основания и передачи нагрузки на более прочные грунты была выполнена   замкнутая ячеистая сетка из колонн, выполненных по технологии jet-grouting.

2. 58-этажный небоскрёб  Chapultepec Uno R-509 в Мехико (Мексика). Проектировщик: Arup, London

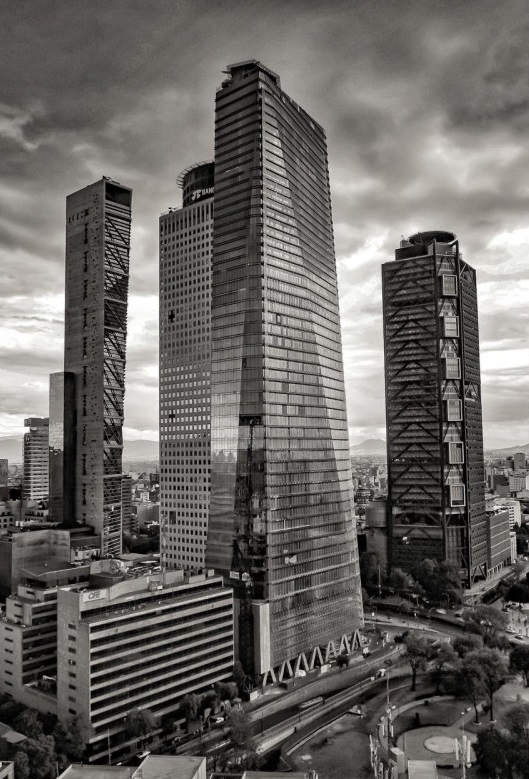

58-этажный небоскрёб  Chapultepec Uno R-509.

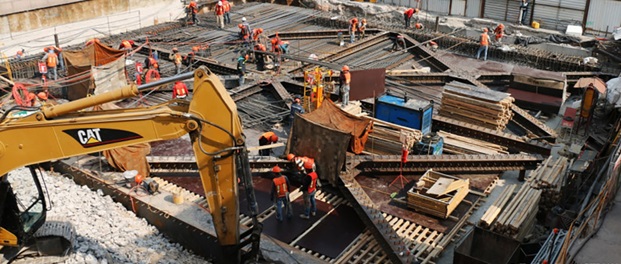

Устройство временной распорной конструкции котлована небоскрёба  Chapultepec Uno R-509.

58-этажный Chapultepec Uno R-509 стоит на 12 цокольных этажах на узком 26-метровом участке в высокой сейсмической зоне. Стена в грунте работает как глубокая опора башни.  Устойчивость её обеспечивается дисками перекрытия. Строительство выполнялось по технологии сверху вниз. В связи с наличием автоматической парковки, в конструкциях перекрытия требовалось выполнить большие отверстия. В связи с этим  первоначально была возведена временная распорная конструкция  (временный мост) изображенная, которая затем была заменена на постоянную систему перекрытия.
Из-за особых требований по высоте башни,  оси сетки колонн пролетного строения надземной  части  не совпадают с осями колонн подземной части здания, поэтому пролетное строение концентрирует и передает нагрузки на колонны периметра, уменьшая нагрузки на внутренние фундаменты.  Обвязочная  балка высотой  8 метров распределяет сосредоточенные нагрузки по периметру на стену в грунте, а горизонтальная утолщенная плита на границе между надземными и подземными конструкциями обеспечивает передачу передачу горизонтальной сейсмической нагрузки на стену в грунте.
В связи с наличием слабых глинистых грунтов и высокого уровня подземных вод,  предусмотрена регулировка плита перекрытия 1-го этажа при осадке соседних улиц.

3. Реконструкция многоэтажного отеля "Claridge`s Hotel", Лондон (Великобритания): устройство пятиэтажного подвала под  отелем   Проектировщик: Arup, London.

Чтобы увеличить пропускную способность и модернизировать услуги в лондонском многоэтажном отеле "Claridge`s Hotel",  было выполнено  устройство 5-ти подземных этажей,  не нарушая работу отеля. Для устройства  подземных этажей и  подведения фундамента под конструкции здания были выполнены горизонтальные туннели к каждой из 61 колонны здания. Из туннелей под колоннами вручную выкапывали вертикальные шахты диаметром 1,8 метра, используя кессоны. Внутри каждой шахты были выполнены  железобетонные колонны из самоуплотняющегося бетона C60 / 75N.  После устройства колонн выполнялась экскавация грунта из подвала  между колоннами сверху вниз на глубину 22м.  Все 25 000 кубометров грунта были вывезены через одно окно в задней части здания.

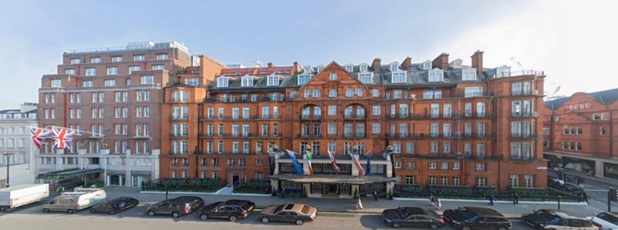

Отель "Claridge`s Hotel", Лондон (Великобритания).

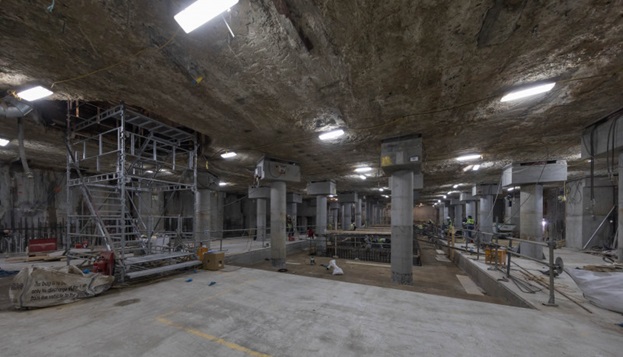

Отель "Claridge`s Hotel". Устройство подземного этажа.

Геотехнические исследования показали, что в основании старого фундамента находится  аллювиальный илистый слой грунта, который, находясь под водой, имел текучее состояние  и угрожал горным работам. Это почти остановило проект, но была разработана вакуумная система его обезвоживания, что позволило увеличить  прочность илистого грунта до выполнения строительных работ.
На стадии проектирования было выполнено поэтапное 2D и 3D конечно-элементное моделирование всей последовательности строительства, чтобы предсказать распределение нагрузки, осадку   и подъем фундамента здания при экскавации. Для исключения деформаций старого фундаментной плиты гостиницы она вывешивалась на домкратах. В процессе строительства работа гостиницы не прекращалась. Проект был реализован на четыре месяца раньше срока и в рамках первоначального бюджета.
***

Несмотря на пандемию подготовлен к выпуску новый журнал, затрагивающий геотехническое строительство: "Фундаменты". Это научно - практический журнал для проектировщиков и строителей. Надеюсь он объединит, сплотит, ближе познакомит специалистов в области геотехники.  Более подробная информация о первом номере журнала появится в ближайшее время на страницах Форума.

В настоящее время заканчивается строительство небоскрёбов на участках 17 – 18, которые в процессе строительства сумели «подрасти» практически на 30%. Причём   предельная высота менялась несколько раз. Это стало возможным благодаря НТС специалистов НИЦ «Строительства» и в первую очередь НИИОСП им. Н.М.Герсеванова на всех стадиях, начиная с инженерно – геологических изысканий и заканчивая собственно строительством. Результаты мониторинга не только подтвердили правильность принятых решений, но и были основой для принятия решения об увеличении этажности башен. Это является хорошим примером применения наблюдательного метода в строительстве, когда по результатам мониторинга меняется, корректируется или дорабатывается проектное решение.

Отредактировано Oleg Shulyatyev (2020-06-16 09:50:14)

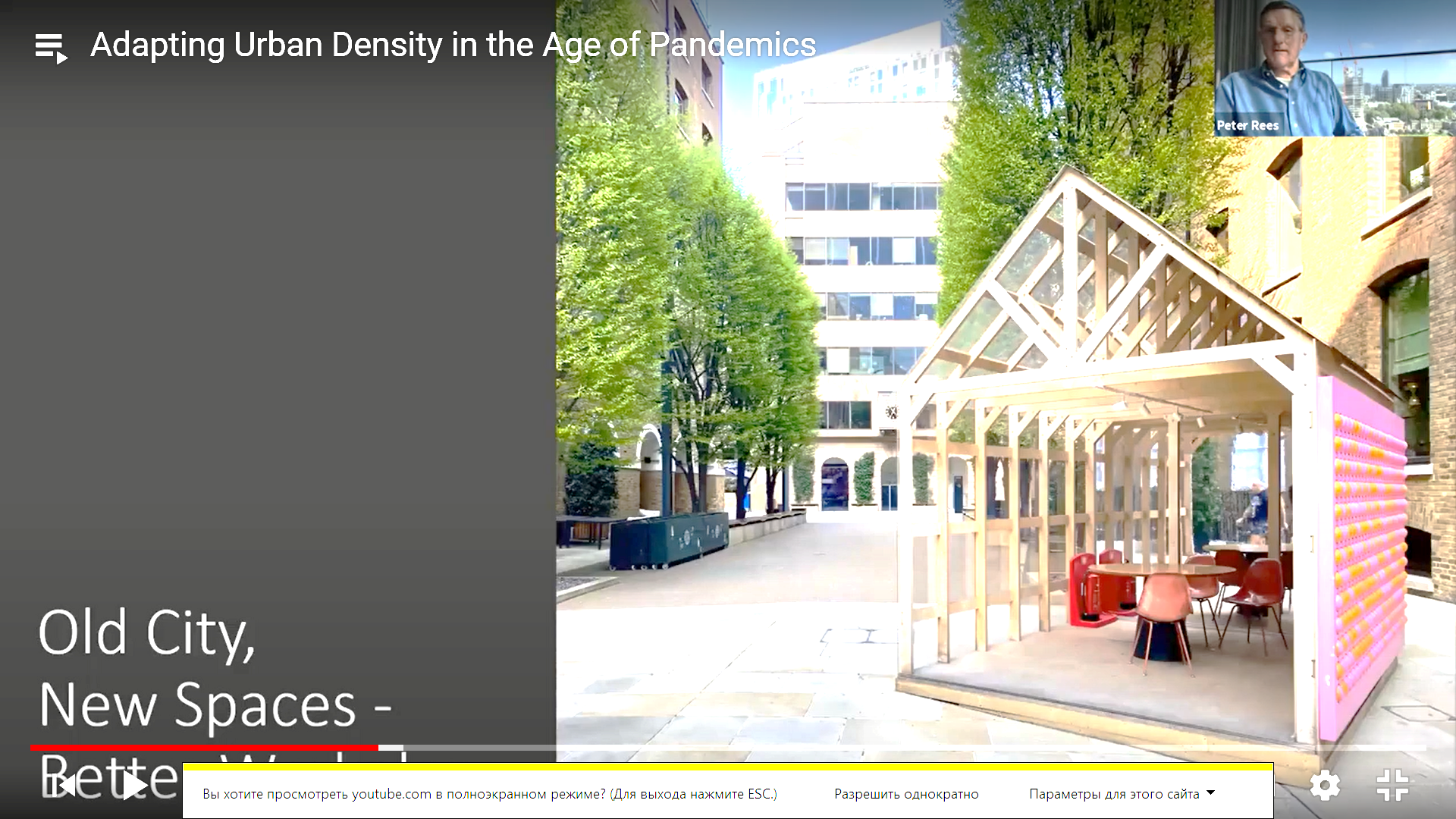

Вебенар международного Совета по высотным зданиям  (CTBUH ).

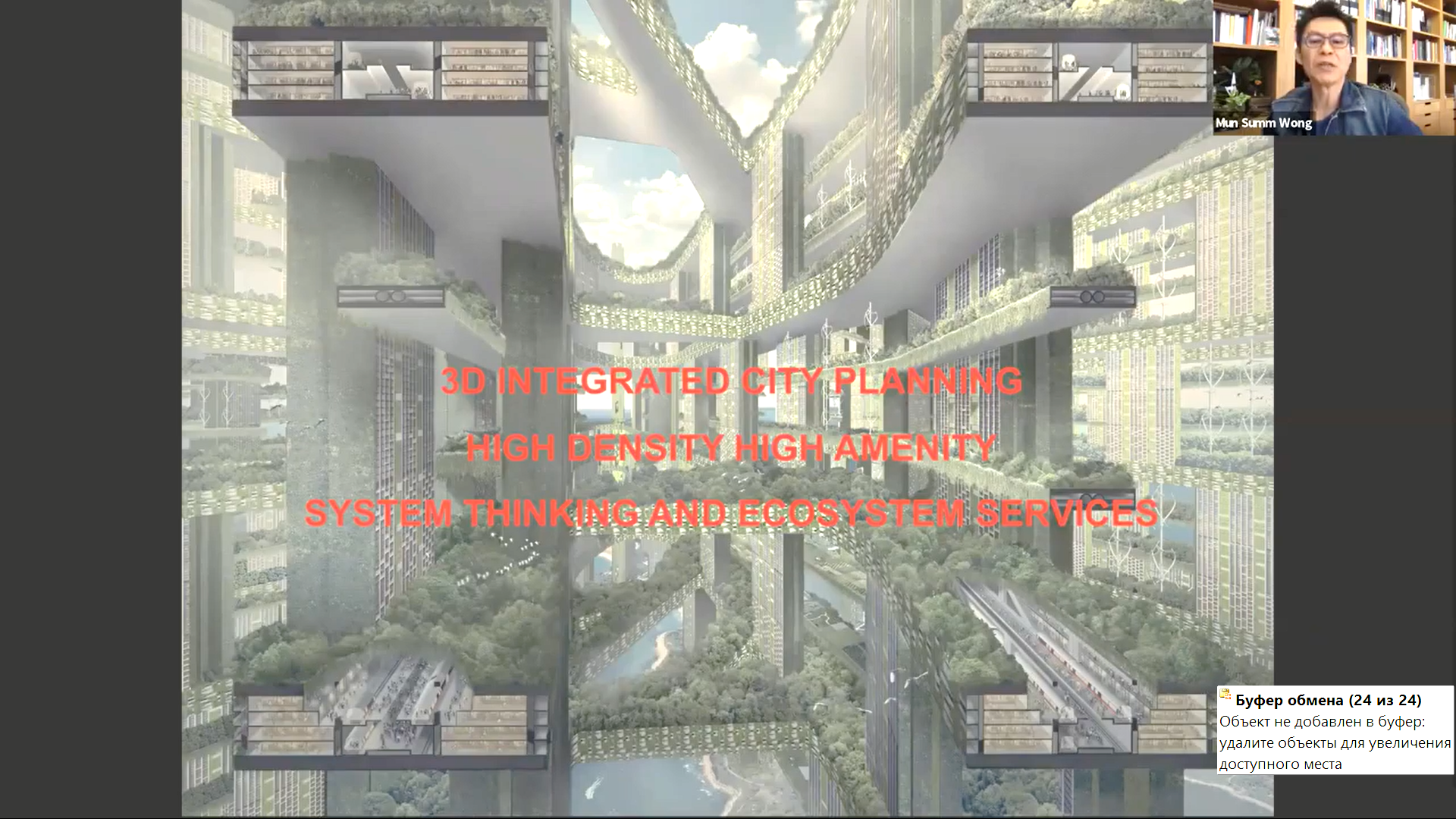

       Под эгидой международного Совета по высотным зданиям прошел ряд вебинаров. На одном их них обсуждались задачи, которые поставила перед архитекторами и строителями новая реальность,  связанная с   пандемией.
В обсуждении приняди участие специалисты тх Чикаго, Лондона, Синшапура и других городов. Среди прозвучавших идей можно выделить следующие.
[color=blue]Перенести по возможности офисы наружу под крышу и две стены

Новые здания проектировать с большими открытыми пространствами.

Максимально сократить колличество передвижений и время нахождения в транспорте. Для этого
использовать удаленный режим работы, жильё с располагать рядом с  рабочим местом, проводя комплексную застройку.

Отредактировано Oleg Shulyatyev (2020-07-24 13:35:28)

Небоскрёбы.  Cтроящиеся и планируемые к строительству.

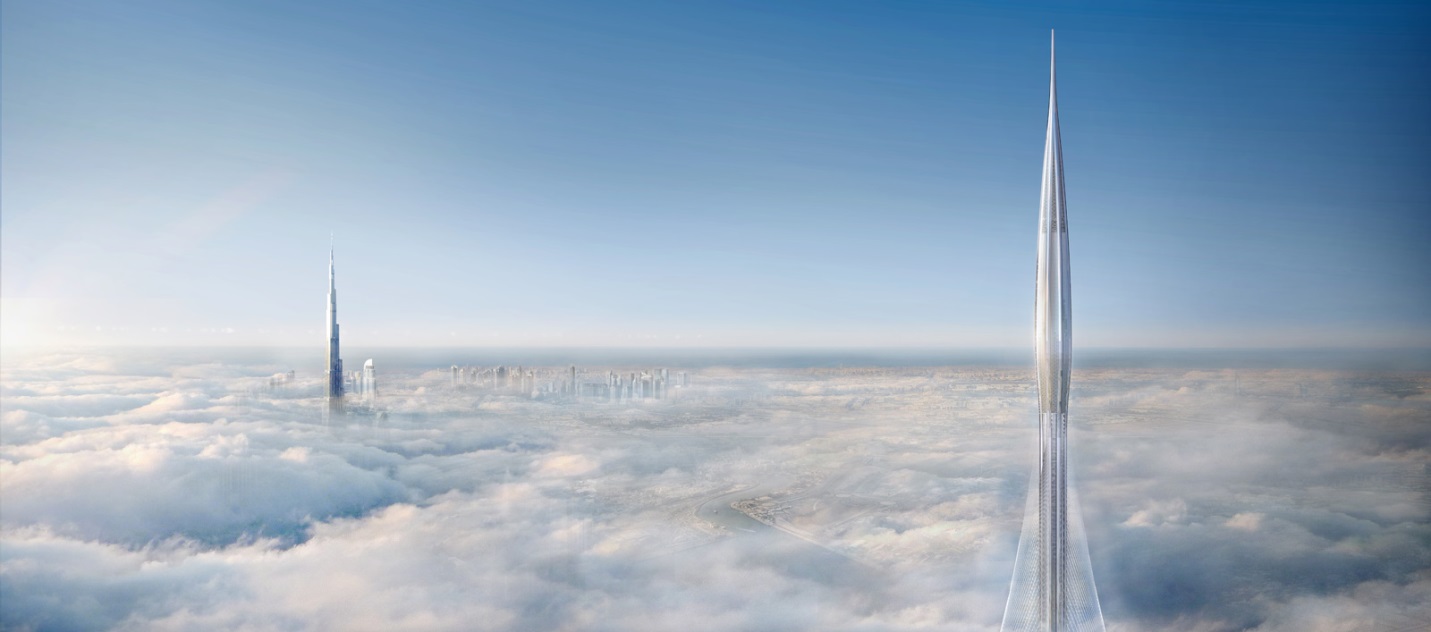

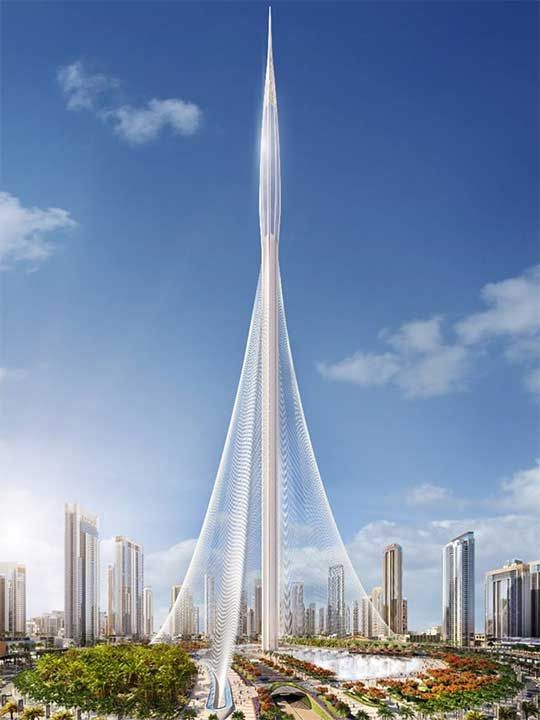

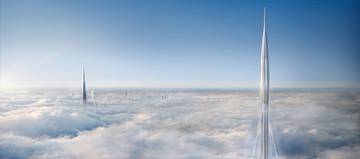

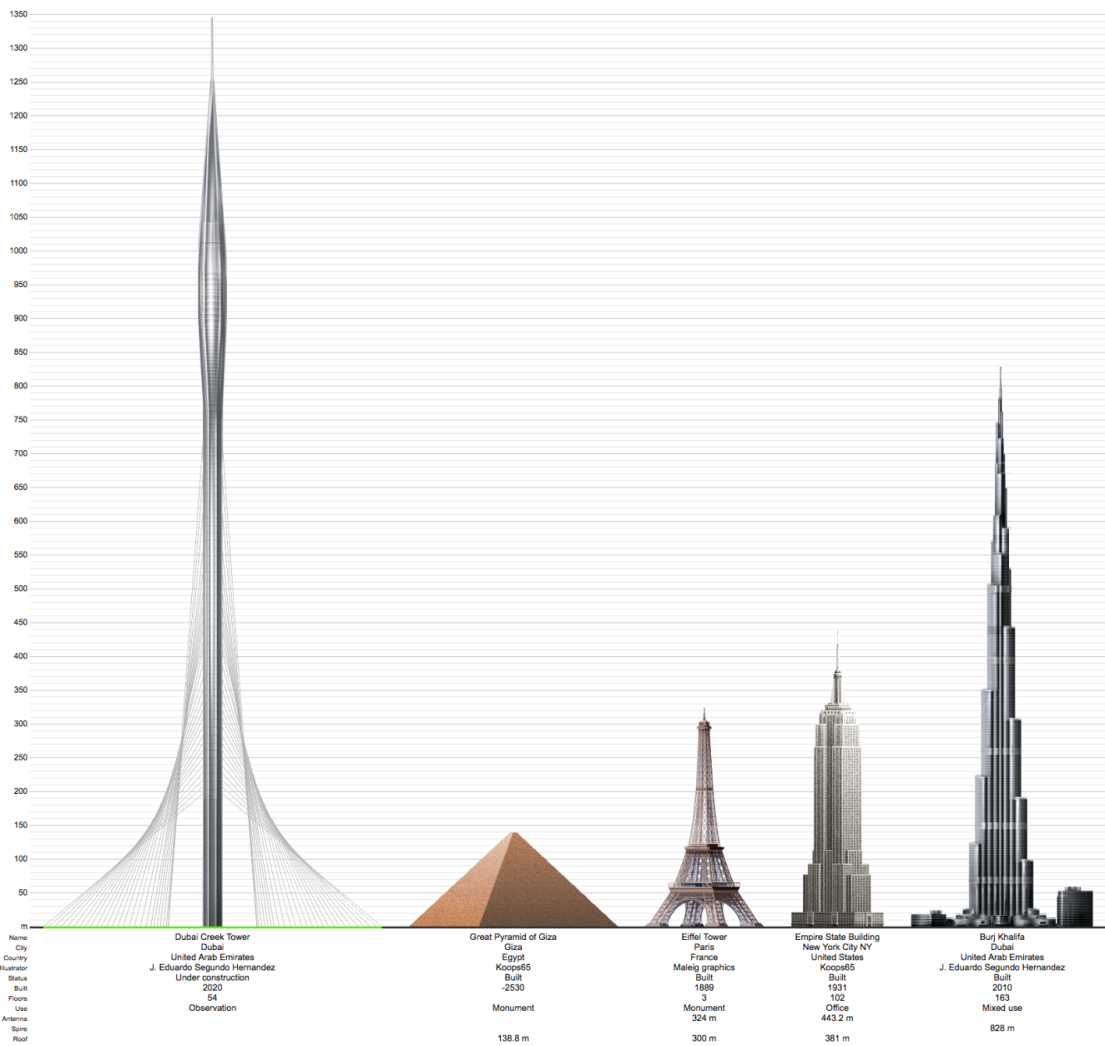

Dubai Creek Tower высотой 1300м.

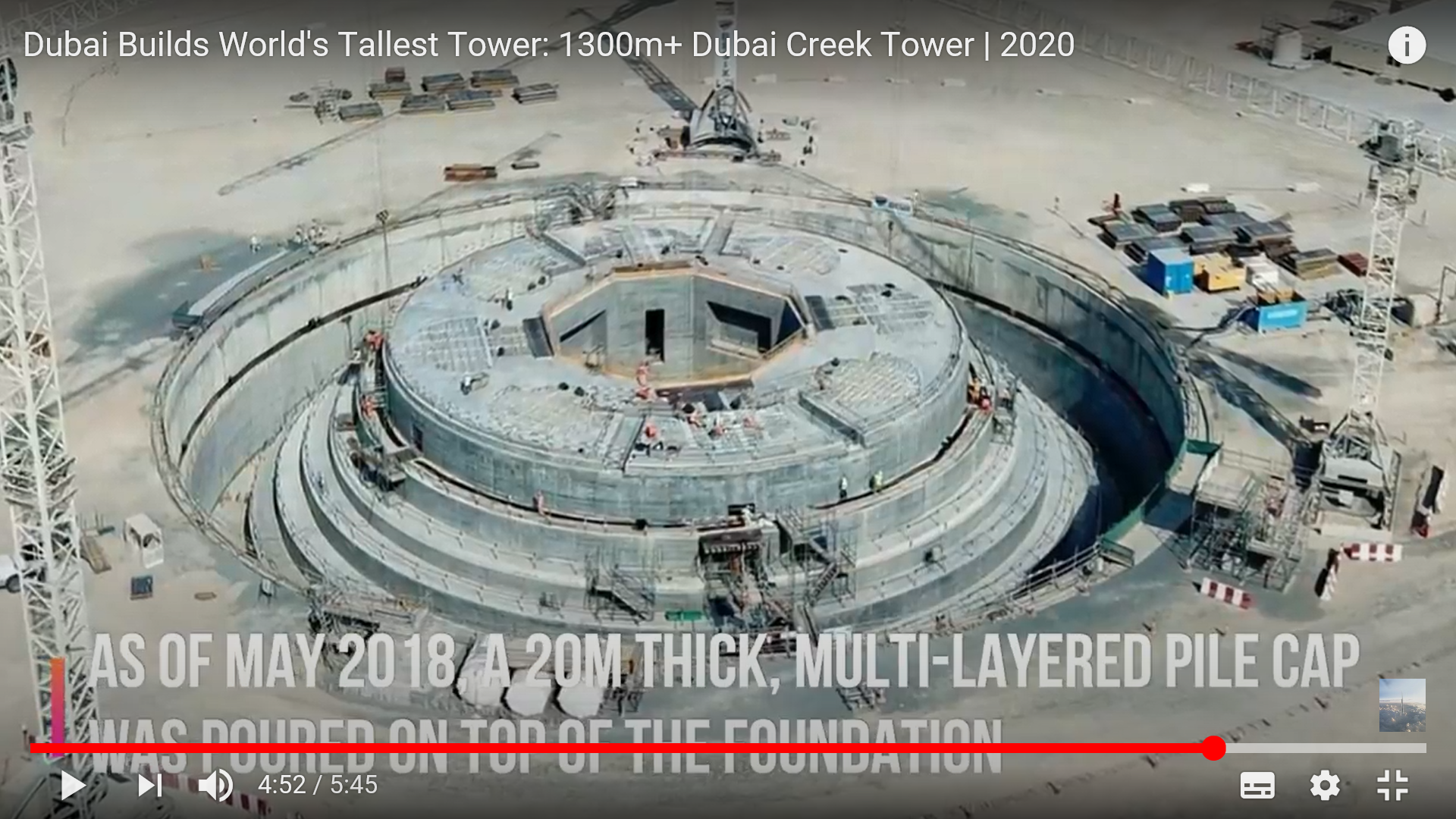

В мае 2017г. был возведен фундамент самого высокого строящегося небоскрёба в мире высотой 1300м в Дубае (Dubai Creek Tower).
В качестве фундаментов принята многослойная фундаментная плита высотой 20м, расположенная на 45 бареттах длиной 75м.
Для устройства подземной части была выполнена экскавация  170 000 м3 грунта.

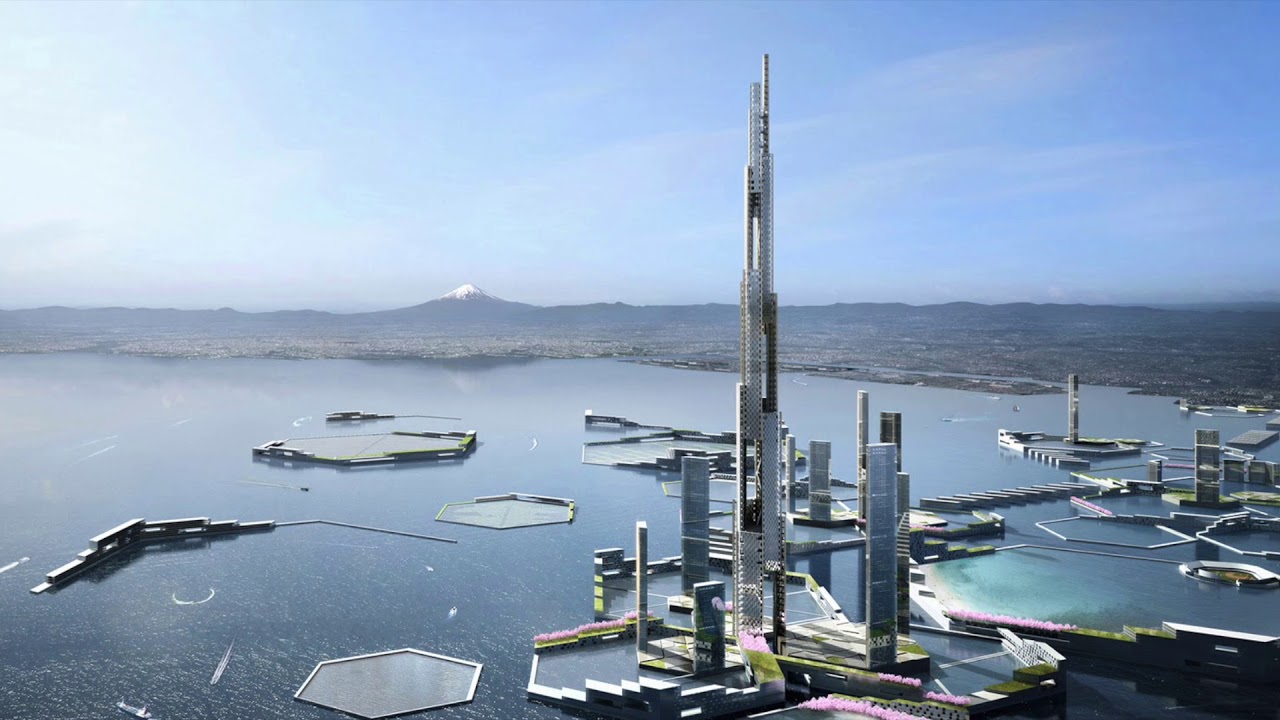

Sky Mile Tower 1600м. Разработан проект. Год строительства 2045. 421 этаж

Архитекторы Kohn Pedersen Fox и инженеры Leslie E. Robertson Associates разработали стратегию по развитию территории Токийского залива до 2045 года под названием «Next Tokyo 2045». Этот план предполагает создание целого города прямо в водах бухты.

Sky Mile Tower в настоящее время самый высокий небоскреб в мире среди запланированных. Его высота должна составить около 1600 метров, что почти в два раза больше    башни  Бурдж-Халиф. Гигант был разработан архитекторами Коном Педерсоном и Ласли Роберсон. Башня должна стать частью проекта Next Tokyo (японский город будущего), который будет реализован к 2045 году. Согласно планам, здание будет жилым и там разместятся около 55 тысяч человек. Внутри также будут магазины, рестораны, гостиницы, школы, офисы, библиотека, тренажерный зал и больница. Sky Mile Tower будет снабжаться энергией солнца и ветра

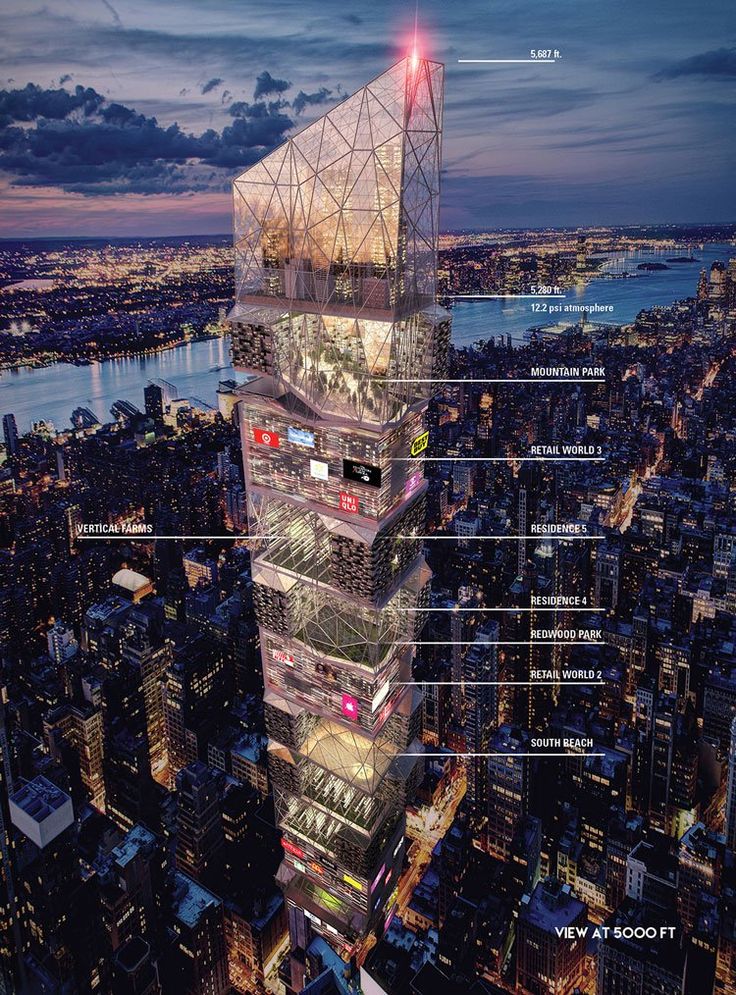

Time Square Tower высотой 1753м.

В Нью Йорке решили вернуть себе звание «столицы» высотного строительства. На Times Square  планируется возведение сверхвысокого небоскрёба  высотой 1753м

Олег Александрович, благодарю за ценную информацию!

Отдельное спасибо за информацию про анкеры и ссылку на статью. Полагаю, что если анкеры сорваны и не держут проектную нагрузку, то их в срочном порядке заменяют на распорную систему или грунтовую берму.

С уважением,
Игорь
